Περιγραφή προϊόντων

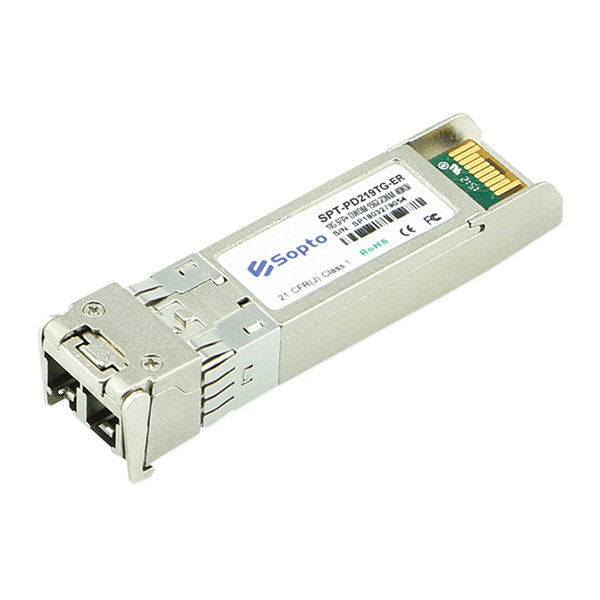

πομποδέκτης οπτικών ινών 10G DWDM SFP+/XFP μέχρι 80km άνω των SMF με τη διπλή διεπαφή LC
οι πομποδέκτες 10G DWDM SFP+/XFP σχεδιάζονται συγκεκριμένα για τους μεταφορείς και τις μεγάλες επιχειρήσεις που απαιτούν ένα εξελικτικό, εύκαμπτο, οικονομικώς αποδοτικό σύστημα για, και τα μεγάλα στοιχεία, την αποθήκευση, τη φωνή και τις τηλεοπτικές εφαρμογές σημείο στο σημείο, προσθέτουν/τις τοπολογίες δικτύων πτώσης, δαχτυλιδιών, πλέγματος και αστεριών. Το Sopto παρέχει cOem πομποδέκτες οπτικών ινών υπηρεσιών και τρίτου (Cisco, ιουνίπερος, HP, Dell κ.λπ.) τους συμβατούς.
Χαρακτηριστικά γνωρίσματα
● Ενιαία παροχή ηλεκτρικού ρεύματος +3,3 Β
● Υποστήριξη 9,95 GBP σε 11.1Gbps
Συντονίσιμο λέιζερ ● DWDM προαιρετικό
● Ενσωματωμένες ψηφιακές διαγνωστικές λειτουργίες
● Απόσταση μετάδοσης μέχρι 80km άνω των SMF
Θερμοκρασία-σταθεροποιημένη ● συσκευή αποστολής σημάτων DWDM EML
● Μπορεί να χρησιμοποιηθεί με το ενιαίο σύστημα ινών DWDM και το διπλό σύστημα ινών DWDM
● Διαθέσιμος σε όλα τα μήκη κύματος γ-ταινιών στο πλέγμα ITU 100GHz ή 50GHz DWDM
● Λειτουργούσα θερμοκρασία περίπτωσης: Πρότυπα: 0~70°C Εκτεταμένος: -20~85°C Βιομηχανικός: -40~85°C
Καταγγελία
● RoHS-6
● SFP+/XFP MSA
● OC-192/SDH STM LR2
● IEEE 802.3ae 10gbase-zr και 10gbase-ER
● SFF-8431, SFF-8432, SFF-8436 ΚΑΙ SFF-8472
Ο πομποδέκτης οπτικών ινών Sopto πήρε το πρώτο προβάδισμα για να περάσει το ποιοτικό σύστημα ISO9001, οι απαιτήσεις του ευρωπαϊκού CE, RoHs
Ανάθεση καρφιτσών
Διάγραμμα των αριθμών και του ονόματος καρφιτσών φραγμών συνδετήρων πινάκων οικοδεσποτών.
Περιγραφές λειτουργίας καρφιτσών
ΚΑΡΦΙΤΣΑ # | Όνομα | Λειτουργία | Σημειώσεις |
1 | VeeT | Έδαφος συσκευών αποστολής σημάτων ενότητας | 1 |
2 | Ελάττωμα Tx | Ελάττωμα συσκευών αποστολής σημάτων ενότητας | 2 |
3 | Το Tx θέτει εκτός λειτουργίας | Η συσκευή αποστολής σημάτων θέτει εκτός λειτουργίας Κλεισίματα την παραγωγή λέιζερ συσκευών αποστολής σημάτων | 3 |
4 | SDL | 2 στοιχεία τμηματικών διεπαφών καλωδίων εισόδου-εξόδου (SDA) | |
5 | SCL | εισαγωγή ρολογιών τμηματικών διεπαφών 2 καλωδίων (SCL) | |
6 | Νεαρός δικυκλιστής-ABS | Η ενότητα απούσα, συνδέει για να στρέψει ή VeeT στην ενότητα | 2 |
7 | RS0 | Το ποσοστό select0, ελέγχει προαιρετικά το δέκτη SFP+. Όταν ποσοστό >4.5Gb/s υψηλών, δεδομένων εισόδου όταν ποσοστό χαμηλών, δεδομένων εισόδου <> | |
8 | Los | Απώλεια δεκτών ένδειξης σημάτων | 4 |
9 | RS1 | Το ποσοστό select0, ελέγχει προαιρετικά τη συσκευή αποστολής σημάτων SFP+. Όταν ποσοστό >4.5Gb/s υψηλών, δεδομένων εισόδου όταν ποσοστό χαμηλών, δεδομένων εισόδου <> | |
10 | Στρέψτε | Έδαφος δεκτών ενότητας | 1 |
11 | Στρέψτε | Έδαφος δεκτών ενότητας | 1 |
12 | RD- | Δέκτης στοιχεία που τίθενται έξω | |
13 | RD+ | Μη-δέκτης στοιχεία που τίθενται έξω | |
14 | Στρέψτε | Έδαφος δεκτών ενότητας | 1 |
15 | VccR | Ανεφοδιασμός δεκτών 3.3V ενότητας | |
16 | VccT | Ανεφοδιασμός συσκευών αποστολής σημάτων 3.3V ενότητας | |
17 | VeeT | Έδαφος συσκευών αποστολής σημάτων ενότητας | 1 |
18 | TD+ | Συσκευή αποστολής σημάτων στοιχεία που τίθενται έξω | |
19 | Το TD | Μη-συσκευή αποστολής σημάτων στοιχεία που τίθενται έξω | |
20 | VeeT | Έδαφος συσκευών αποστολής σημάτων ενότητας | 1 |
Σημείωση:
1. Οι επίγειες καρφίτσες ενότητας θα απομονωθούν από την περίπτωση ενότητας.
2. Αυτή η καρφίτσα είναι μια ανοικτή καρφίτσα παραγωγής συλλεκτών/αγωγών και θα σηκωθεί με 4.7K-10Kohms σε Host_Vcc στον πίνακα οικοδεσποτών.
3. Αυτή η καρφίτσα θα σηκωθεί με 4.7K-10Kohms σε VccT στην ενότητα.
4. Αυτή η καρφίτσα είναι μια ανοικτή καρφίτσα παραγωγής συλλεκτών/αγωγών και θα σηκωθεί με 4.7K-10Kohms σε Host_Vcc στον πίνακα οικοδεσποτών.
Πληροφορίες και διαχείριση ενότητας EEPROM SFP
Οι ενότητες SFP εφαρμόζουν το τμηματικό πρωτόκολλο επικοινωνίας 2 καλωδίων όπως καθορίζεται στο SFP -8472. Οι τμηματικές πληροφορίες ταυτότητας των ενοτήτων SFP και των ψηφιακών διαγνωστικών παραμέτρων οργάνων ελέγχου μπορούν να προσεγγιστούν μέσω της διεπαφής I2C στη διεύθυνση A0h και A2h. Η μνήμη χαρτογραφείται στον πίνακα 1. Οι λεπτομερείς πληροφορίες ταυτότητας (A0h) παρατίθενται στον πίνακα 2. Και η προδιαγραφή DDM στη διεύθυνση A2h. Για περισσότερες λεπτομέρειες των ορισμών χαρτών και ψηφιολέξεων μνήμης, παρακαλώ αναφερθείτε στα sff-8472, «ψηφιακή διαγνωστική διεπαφή ελέγχου για τους οπτικούς πομποδέκτες». Οι παράμετροι DDM έχουν βαθμολογηθεί εσωτερικά.
Πίνακας 1: Ψηφιακόςδιαγνωστικόςχάρτηςμνήμης(συγκεκριμένεςπεριγραφέςτομέωνστοιχείων)
Πίνακας 2: ΤμηματικόπεριεχόμενομνήμηςταυτότηταςEEPROM(A0h)
Διεύθυνση στοιχείων | Μήκος (ψηφιολέξη) | Όνομα του μήκους | Περιγραφή και περιεχόμενο |
Τομείς ταυτότητας βάσεων | |||
0 | 1 | Προσδιοριστικό | Τύπος τμηματικού πομποδέκτη (03h=SFP) |
1 | 1 | Διατηρημένος | Εκτεταμένο προσδιοριστικό του τμηματικού πομποδέκτη τύπων (04h) |
2 | 1 | Συνδετήρας | Κώδικας του οπτικού τύπου συνδετήρων (07=LC) |
3-10 | 8 | Πομποδέκτης | βάση-ZR 10G |
11 | 1 | Κωδικοποίηση | 64B/66B |
12 | 1 | BR, ονομαστικό | Ονομαστικό baud ποσοστό, μονάδα 100Mbps |
13-14 | 2 | Διατηρημένος | (0000h) |
15 | 1 | Μήκος (9um) | Μήκος συνδέσεων που υποστηρίζεται για την ίνα 9/125um, μονάδες 100m |
16 | 1 | Μήκος (50um) | Μήκος συνδέσεων που υποστηρίζεται για την ίνα 50/125um, μονάδες 10m |
17 | 1 | Μήκος (62.5um) | Μήκος συνδέσεων που υποστηρίζεται για την ίνα 62.5/125um, μονάδες 10m |
18 | 1 | Μήκος (χαλκός) | Μήκος συνδέσεων που υποστηρίζεται για το χαλκό, μονάδες των μετρητών |
19 | 1 | Διατηρημένος | |
20-35 | 16 | Όνομα προμηθευτών | Όνομα προμηθευτών SFP: SOPTO |
36 | 1 | Διατηρημένος | |
37-39 | 3 | Προμηθευτής OUI | Ταυτότητα προμηθευτών OUI πομποδεκτών SFP |
40-55 | 16 | Προμηθευτής PN | Αριθμός μερών: «SPT-PDXXTG-ZR+» (ASCII) |
56-59 | 4 | Περιστροφή προμηθευτών | Επίπεδο αναθεώρησης για τον αριθμό μερών |
60-62 | 3 | Διατηρημένος | |
63 | 1 | CCID | Λιγότερη σημαντική ψηφιολέξη του ποσού των στοιχείων στη διεύθυνση 0-62 |
Εκτεταμένοι τομείς ταυτότητας | |||
64-65 | 2 | Επιλογή |
Προσδιορίζει ποια οπτικά σήματα SFP εφαρμόζονται (001Ah = Los, TX_FAULT, TX_DISABLE όλα που υποστηρίζονται) |
66 | 1 | BR, ανώτατο | Ανώτερο περιθώριο ποσοστού δυαδικών ψηφίων, μονάδες % |
67 | 1 | BR, λ. | Χαμηλότερο περιθώριο ποσοστού δυαδικών ψηφίων, μονάδες % |
68-83 | 16 | SN προμηθευτών | Αύξων αριθμός (ASCII) |
84-91 | 8 | Κώδικας ημερομηνίας | Κώδικας ημερομηνίας κατασκευής Sopto |
92-94 | 3 | Διατηρημένος | |
95 | 1 | CCEX | Κώδικας ελέγχου για τους εκτεταμένους τομείς ταυτότητας (διευθύνσεις 64 έως 94) |
Ειδικοί τομείς ταυτότητας προμηθευτών | |||
96-127 | 32 | Αναγνώσιμος | Η συγκεκριμένη ημερομηνία Sopto, διάβασε μόνο |
128-255 | 128 | Διατηρημένος | Διατηρημένος για sff-8079 |
Συνιστώμενο κύκλωμα παροχής ηλεκτρικού ρεύματος πινάκων οικοδεσποτών
Συνιστώμενο κύκλωμα μεγάλων διεπαφών
Μηχανικές διαστάσεις
Όλοι οι οπτικοί πομποδέκτες είναι RoHS υποχωρητικό και θα μπορούσαν να είναι 100% συμβατά με το μαρκάρισμα του εξοπλισμού, όπως η Cisco, το άκρο, τον ιουνίπερο, το HP, H3C, Linksys, Huawei, Alcatel-λαμπρός, το χυτήριο, Nortel, Force10 κ.λπ.
Εάν θέλετε να ξέρετε περισσότερων για τις ακριβείς πληροφορίες του διευκρινισμένου πομποδέκτη ή να πάρετε την τιμή, παρακαλώ ελάτε σε επαφή με Us>>.
Διαταγή των πληροφοριών
PN | Ποσοστό στοιχείων (GBP) | Απόσταση | Ίνα | Δύναμη παραγωγής (dBm) | Ευαισθησία (dBm) | Διεπαφή | Temp. | DDM |
100GHz DWDM SFP+ | ||||||||
Spt-pdxxtg-ER | 9.95~11.3 | 40km | SM | 0~5 | -16 | Διπλό LC | 0 έως 70℃ | Δ |
Spt-pdxxtg-zr | 9.95~11.3 | 80km | SM | 0~5 | -23 | Διπλό LC | 0 έως 70℃ | Δ |
Spt-pdxxtg-ZR+ | 9.95~11.3 | 100km | SM | 0~5 | -24 | Διπλό LC | 0 έως 70℃ | Δ |
100GHz DWDM δυνάμενο να ξορδισθεί SFP+ | ||||||||
Spt-pdctg-ER | 9.95~11.3 | 40km | SM | 0~5 | -16 | Διπλό LC | 0 έως 70℃ | Δ |
Spt-pdctg-zr | 9.95~11.3 | 80km | SM | 0~5 | -23 | Διπλό LC | 0 έως 70℃ | Δ |
50GHz DWDM δυνάμενο να ξορδισθεί SFP+ | ||||||||
Spt-pd1ctg-ER | 9.95~11.3 | 40km | SM | 0~5 | -16 | Διπλό LC | 0 έως 70℃ | Δ |
Spt-pd1ctg-zr | 9.95~11.3 | 80km | SM | 0~5 | -23 | Διπλό LC | 0 έως 70℃ | Δ |
100GHz DWDM XFP | ||||||||
Spt-xdxxtg-ER | 9.95~11.3 | 40km | SM | 0~5 | -16 | Διπλό LC | 0 έως 70℃ | Δ |
Spt-xdxxtg-zr | 9.95~11.3 | 80km | SM | 0~5 | -23 | Διπλό LC | 0 έως 70℃ | Δ |
Spt-xdxxtg-ZR+ | 9.95~11.3 | 100km | SM | 0~5 | -24 | Διπλό LC | 0 έως 70℃ | Δ |
100GHz DWDM δυνάμενο να ξορδισθεί XFP | ||||||||
Spt-xdctg-ER | 9.95~11.3 | 40km | SM | 0~5 | -16 | Διπλό LC | 0 έως 70℃ | Δ |
Spt-xdctg-zr | 9.95~11.3 | 80km | SM | 0~5 | -23 | Διπλό LC | 0 έως 70℃ | Δ |
50GHz DWDM δυνάμενο να ξορδισθεί XFP | ||||||||
Spt-xd1ctg-ER | 9.95~11.3 | 40km | SM | 0~5 | -16 | Διπλό LC | 0 έως 70℃ | Δ |
Spt-xd1ctg-zr | 9.95~11.3 | 80km | SM | 0~5 | -23 | Διπλό LC | 0 έως 70℃ | Δ |
Σημείωση: ΧΧ = 17~61 (γ-ταινία καναλιών ITU)
